Dampfregelventile - Fittings

BOMAFA entwickelt und fertigt für Ihre Anlage die passenden Produkte, ob als einzelne Armaturen oder komplette HD-MD-ND-Turbinenumleitsysteme. Durch eine präzise, ganzheitliche Abstimmung der Armaturen - von der Hochdruckumleitstation bis zum Dampfmündungskorb im Kondensator - werden so Kosten für das Rohrleitungssystem effizient minimiert. Selbstverständlich immer unter Einhaltung strenger Standards für Schallemissionen und Betriebssicherheit.

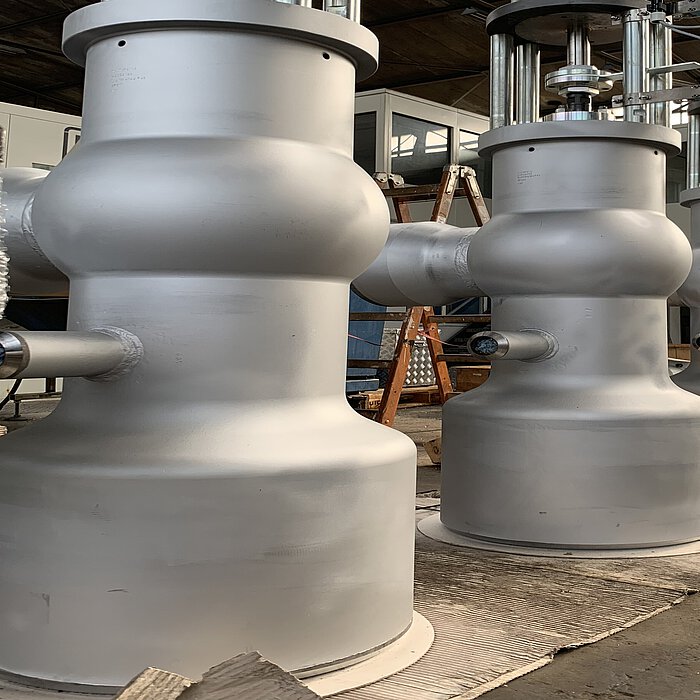

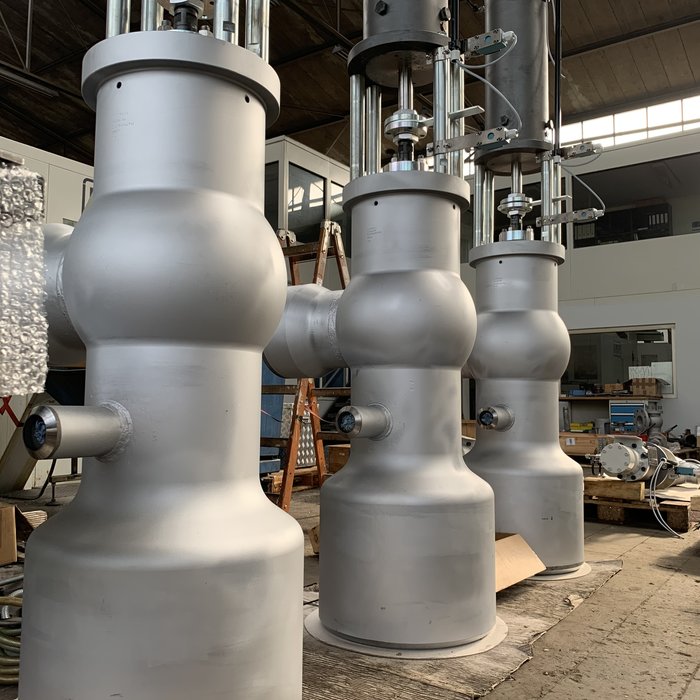

Turbinen Bypass Station

Turbinenumleitstationen

Ob als einzelne Armaturen oder komplette HD-MM-ND-Turbinenumleitsysteme, durch eine exakte Abstimmung bieten wir höchste Qualität. Unsere Turbinenumleitstationen sind:

  • Ausgelegt für den hochfrequenten, flexiblen Kraftwerksbetrieb mittels KS-InductiveCoat
  • Maßgeschneidert mit prozessspezifischer / gleichprozentiger / linearer Regelcharakteristik
  • Heißdampfkühlung bis 5 °C über Sattdampf möglich
  • Einsatz moderner pneumatischer oder hydraulischer Antriebssysteme  für eine schnelle Dampfübernahme (Öffnen / Schließen) < 1 sek

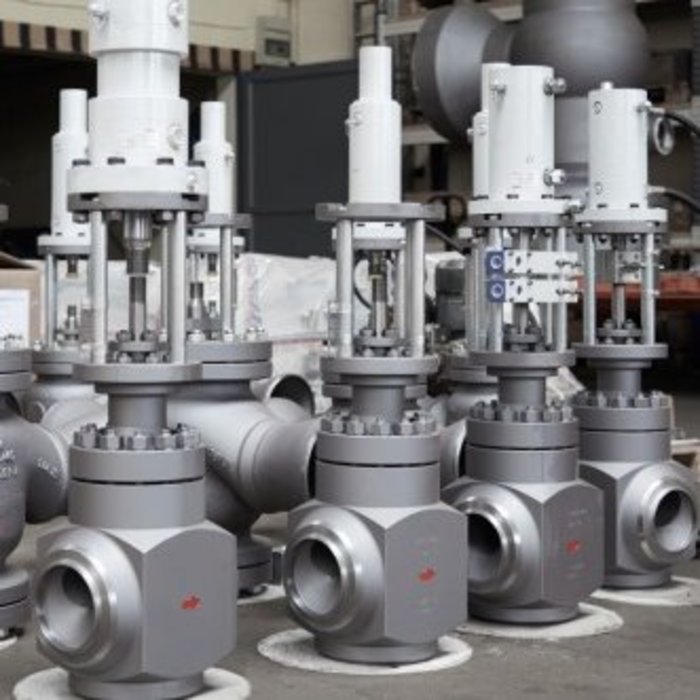

Regelarmaturen

Dampfregelarmaturen

Dampfregelarmaturen werden in Kraftwerken, Chemieanlagen und in der verarbeitenden Industrie eingesetzt, um Dampfdrücke und Dampftemperaturen sicher und genau zu regeln. BOMAFA führt die Druckreduzierung durch Spindel- Lochbüchsen-Systeme stufenweise unterkritisch und besonders schallarm durch. Die Heißdampfkühlung wird genau auf den Prozess der Druckreduzierung abgestimmt, sodass ein solides System innerhalb einer Armatur entsteht. Unsere Regelarmaturen sind:

  • Ausgelegt für höchste Verfügbarkeit im Dauerbetrieb mit kurzen Revisionszeiten
  • Maßgeschneidert mit prozessspezifischer / gleichprozentiger / linearer Regelcharakteristik
  • Heißdampfkühlung bis 5 °C über Sattdampf möglich
  • Einsatz moderner pneumatischer oder hydraulischer Antriebssysteme  für eine exakte Dampfregelung

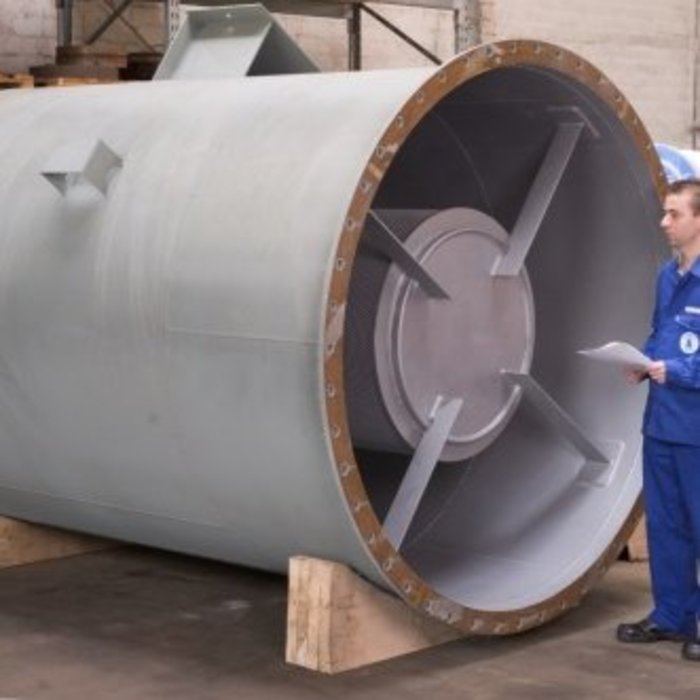

Dampfmündungskörbe / Dump Tubes

Dampfmündungskörbe (Dump Tubes) kommen dort zum Einsatz, wo gas- oder dampfförmige Medien stark entspannt werden. Meist werden sie nach ND–Dampfregelarmaturen im Übergang zu Kondensatoren eingesetzt. Unsere Dampfmündungskörbe bieten:

  • Ein- oder mehrstufige Ausführung
  • Vollständige Gehäuse oder Klöpperboden als Anschluss zum Kondensator
  • Schallreduzierung

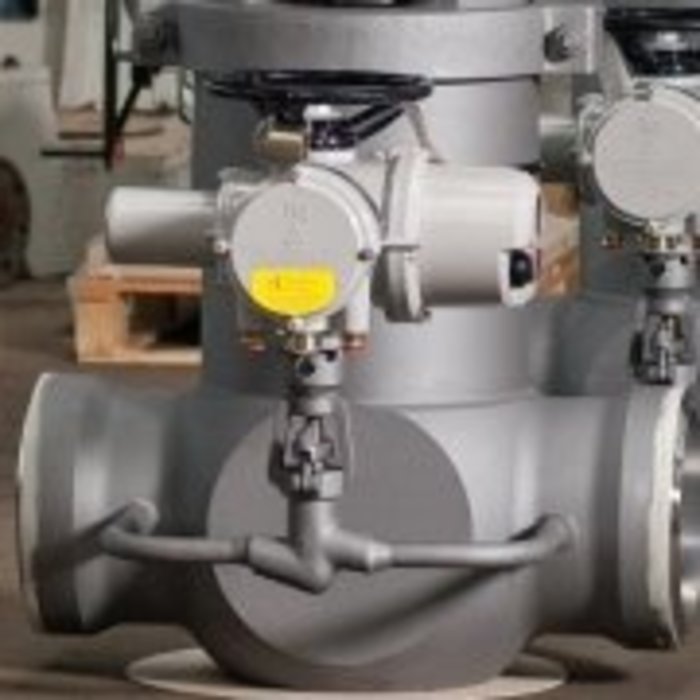

HD-Absperrschieber

BOMAFA-Hochdruckschieber sind für die optimale Absperrung von Rohrleitungen bei hohen Drücken und Temperaturen ausgelegt. Durch den zylindrischen Durchgang im Schiebergehäuse wird die Geschwindigkeit des strömenden Mediums dabei nicht wesentlich verändert, sodass der Druckverlust kaum größer ist als in der angeschlossenen Rohrleitung mit gleichen Abmessungen. Unsere Absperrschieber bieten:

  • Selbstdichtender Deckelverschluss
  • Flexible Doppelkeilplatten, vollständig geführt mit stellitierten Sitzflächen
  • Bypass zur Verringerung der erforderlichen Öffnungskraft
  • Überdrucksicherung durch Entlastungsbohrung oder durch Überdruckventil mit Berstscheibe

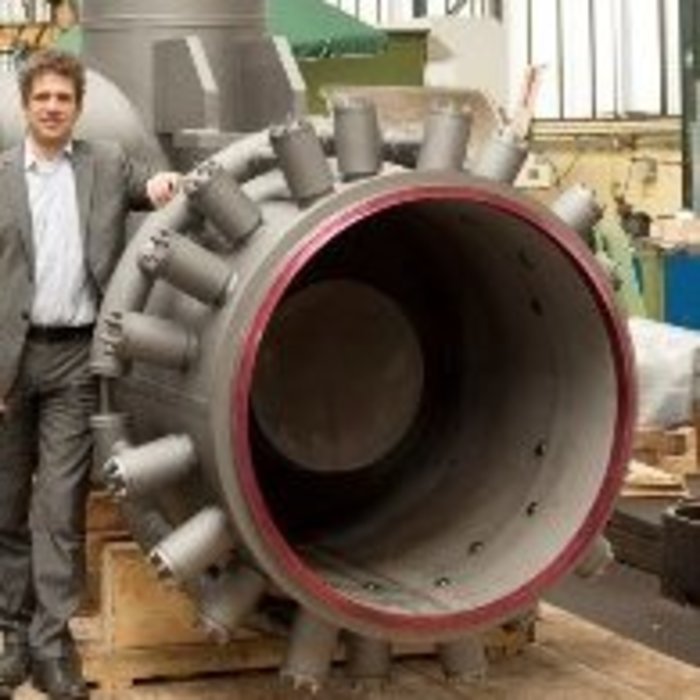

Heißdampfkühler

Heißdampfkühler werden eingesetzt, um überhitzten Dampf in Rohrleitungen zu kühlen und Prozessdampf mit vorgegebenen Temperaturen zu erzeugen. Die Einspritzung des Kühlwassers erfolgt bei BOMAFA Heißdampfkühlern bevorzugt im Bereich des geringsten Strömungsquerschnitts, mit entsprechend höchsten Dampfgeschwindigkeiten. Aufgrund der strömungsgünstigen Bauform werden unzulässige Druckverluste dabei wirksam verhindert. Unsere Heißdampfkühler bieten:

  • Ringkühler mit federbelasteten Düsen
  • Venturi Kühler mit Ringspalt oder Düsen (Drallzerstäubung)
  • Treibdampfunterstützte Heißdampfkühler
  • Mehrstufige, geregelte Düseneinspritzkühler
